Znakowarka laserowa GTC PRO 50W

Znakowarka laserowa Fiber 30W GTC PRO – profesjonalne znakowanie metalu

GTC PRO 50W to profesjonalna znakowarka laserowa wykorzystująca technologię światłowodową Fiber. Urządzenie przeznaczone jest do szybkiego, trwałego i precyzyjnego znakowania metalu, wybranych tworzyw sztucznych oraz innych materiałów technicznych.

Znakowarka umożliwia nanoszenie tekstu, logo, grafik, symboli, numerów seryjnych, dat produkcji, oznaczeń partii, kodów kreskowych i kodów QR. Wykonane oznaczenia są estetyczne, czytelne oraz odporne na ścieranie, działanie temperatury i wielu substancji chemicznych.

Technologia laserowa nie wymaga stosowania tuszu, tonera ani innych materiałów barwiących. Pozwala to ograniczyć bieżące koszty eksploatacyjne i wykorzystywać urządzenie zarówno do znakowania pojedynczych elementów, jak i powtarzalnej produkcji seryjnej.

Oprogramowanie HY-2300

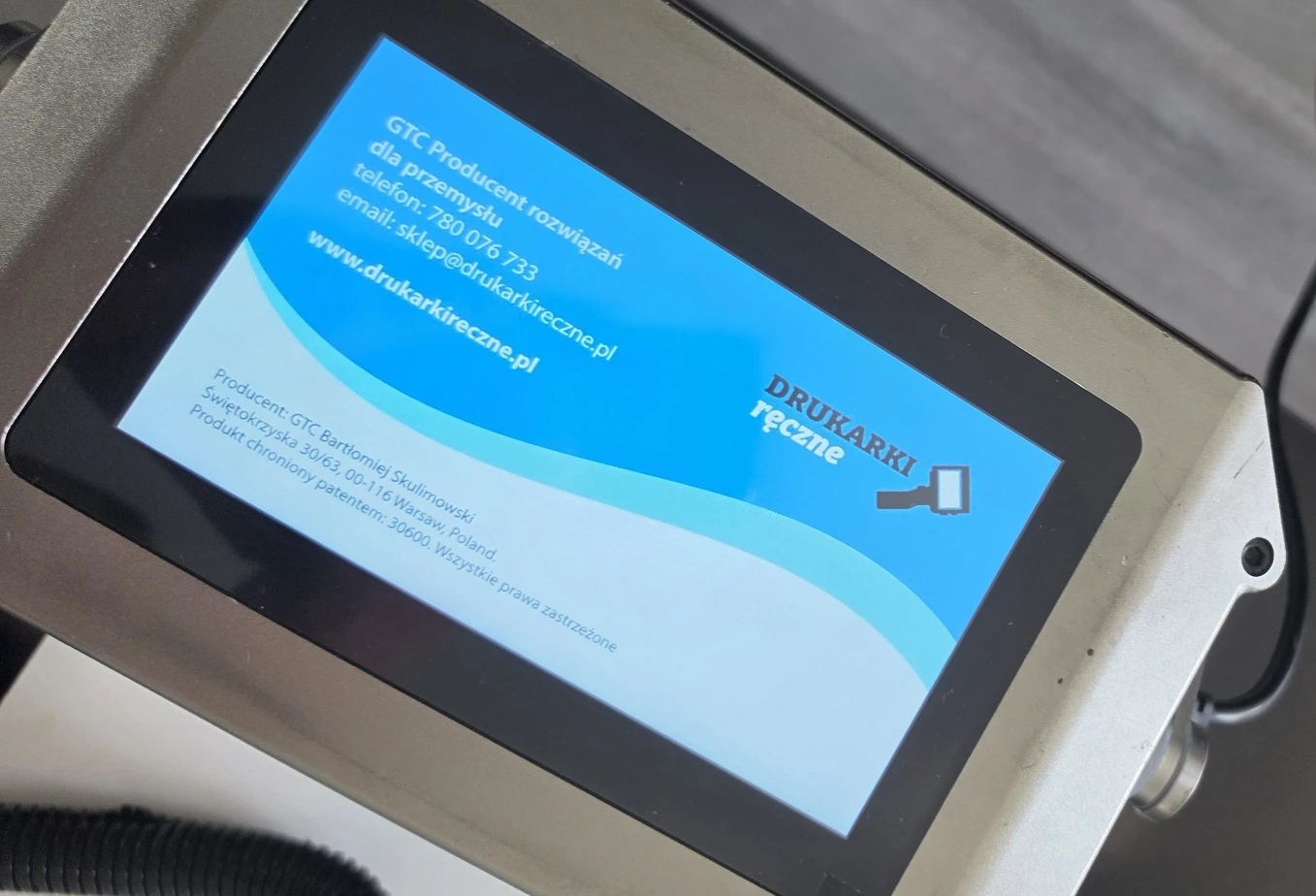

Znakowarka współpracuje z rozbudowanym oprogramowaniem HY-2300, które umożliwia przygotowanie projektu oraz precyzyjne dostosowanie parametrów pracy lasera. Czytelny interfejs zapewnia dostęp do narzędzi projektowych, ustawień znakowania, listy obiektów oraz zarządzania plikami.

W programie można tworzyć i edytować:

• teksty i napisy,
• kody kreskowe,
• kody QR,
• podstawowe figury i kształty,
• grafiki rastrowe,
• grafiki i kontury wektorowe,
• wieloelementowe projekty znakowania.

Edytowanie tekstu i układu projektu

Oprogramowanie pozwala wybierać krój pisma oraz określać wysokość znaków, odstępy między literami i odstępy pomiędzy wierszami. Użytkownik może także dodawać własne fonty w formacie TTF.

Poszczególne elementy projektu można:

• przesuwać w pionie i poziomie,
• obracać zgodnie lub przeciwnie do ruchu wskazówek zegara,
• odbijać w poziomie i pionie,
• powiększać i zmniejszać,
• ustawiać na określonych współrzędnych,
• wyśrodkowywać w obszarze znakowania,
• kopiować i usuwać,
• blokować proporcje,
• porządkować według kolejności znakowania.

Lista obiektów ułatwia zarządzanie rozbudowanymi projektami. Pozwala precyzyjnie zaznaczać elementy oraz zmieniać kolejność ich wykonywania przez laser.

Obsługa grafik rastrowych i wektorowych

HY-2300 umożliwia importowanie zdjęć, logo i innych grafik. W przypadku obrazów rastrowych użytkownik może regulować rozdzielczość DPI, jasność i kontrast, a także odwracać kolory obrazu.

Program obsługuje również pliki wektorowe, które mogą być wczytywane z pamięci urządzenia lub nośnika USB. Ułatwia to przenoszenie gotowych projektów przygotowanych wcześniej na komputerze.

Precyzyjna regulacja parametrów znakowania

Oprogramowanie pozwala dopasować pracę lasera do znakowanego materiału i oczekiwanego efektu. Użytkownik może regulować między innymi:

• moc lasera,
• częstotliwość impulsów,
• prędkość znakowania,
• prędkość przejścia pomiędzy elementami,
• opóźnienie włączenia i wyłączenia lasera,
• opóźnienie na narożnikach,
• parametry zakończenia znakowania,
• odstępy i kąty linii wypełniających.

Odpowiednie ustawienie tych parametrów pomaga uzyskać wyraźne krawędzie, równomierne wypełnienie oraz właściwy kontrast oznaczenia. Pozwala także ograniczyć ryzyko powstawania ciemniejszych punktów, niedomkniętych linii lub niepożądanych śladów pomiędzy elementami projektu.

Wypełnianie kształtów i konturów

Zamknięte figury, litery i grafiki mogą być wypełniane liniami. Użytkownik może określić kąt wypełnienia, odległość pomiędzy liniami oraz zdecydować, czy wraz z wypełnieniem ma zostać oznaczony również zewnętrzny kontur obiektu.

Funkcja ta umożliwia dopasowanie gęstości i wyglądu znakowania do rodzaju materiału, wielkości grafiki oraz oczekiwanego efektu wizualnego.

Tryby pracy znakowarki

Oprogramowanie HY-2300 udostępnia kilka trybów pracy:

• znakowanie pojedyncze – wykonanie jednego cyklu po uruchomieniu,
• znakowanie wyzwalane – uruchamianie za pomocą zewnętrznego sygnału,
• znakowanie powtarzalne – automatyczne wykonywanie kolejnych cykli,
• znakowanie z osią rozszerzającą – znakowanie obracających się przedmiotów,
• znakowanie w ruchu – wykonywanie oznaczeń na obiekcie przemieszczającym się poziomo.

Tryby wykorzystujące zewnętrzny sygnał, ruch produktu lub obrót przedmiotu mogą wymagać zastosowania odpowiedniego wyposażenia dodatkowego i integracji ze stanowiskiem produkcyjnym.

Możliwość znakowania przedmiotów cylindrycznych

Po zastosowaniu opcjonalnej osi obrotowej oprogramowanie pozwala znakować elementy cylindryczne, takie jak pierścienie, tuleje, wałki, rury i inne przedmioty o zaokrąglonej powierzchni.

W ustawieniach można określić między innymi średnicę przedmiotu, kierunek obrotu, minimalną i maksymalną prędkość osi, przyspieszenie oraz liczbę impulsów przypadających na jeden obrót. Funkcje testowe ułatwiają skalibrowanie osi przed rozpoczęciem właściwego znakowania.

Kontrola obszaru roboczego i podglądu

Program pozwala dostosować wielkość obszaru roboczego do zastosowanego obiektywu oraz korygować skalę, położenie i kierunek osi. Dostępna jest również korekcja zniekształceń, która pomaga dopasować rzeczywisty znak do projektu widocznego na ekranie.

Możliwa jest także regulacja skali i przesunięcia czerwonego światła podglądowego, co ułatwia właściwe ustawienie projektu na znakowanym elemencie przed uruchomieniem lasera.

Wysoka precyzja i szybkość pracy

Laser Fiber o mocy 50 W umożliwia wykonywanie dokładnych oznaczeń nawet na niewielkich elementach. Deklarowana precyzja znakowania wynosi ±0,01 mm, a minimalna szerokość linii to 0,02 mm. Prędkość znakowania sięgająca 7000 mm/s pozwala sprawnie realizować zarówno pojedyncze projekty, jak i większe serie produkcyjne.

Standardowy obszar roboczy wynosi 110 × 110 mm. Opcjonalnie urządzenie może zostać wyposażone w pole znakowania 150 × 150 mm lub 200 × 200 mm.

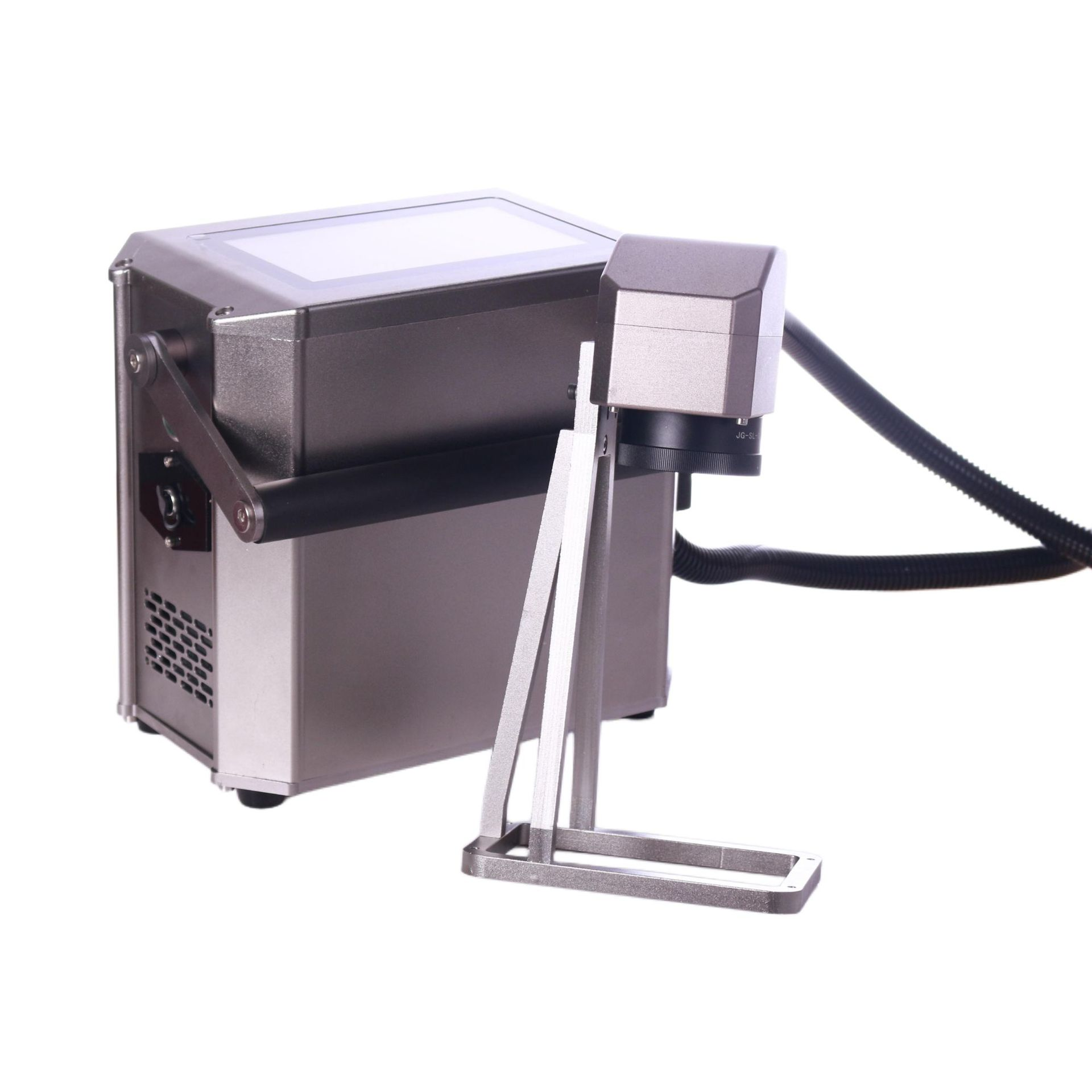

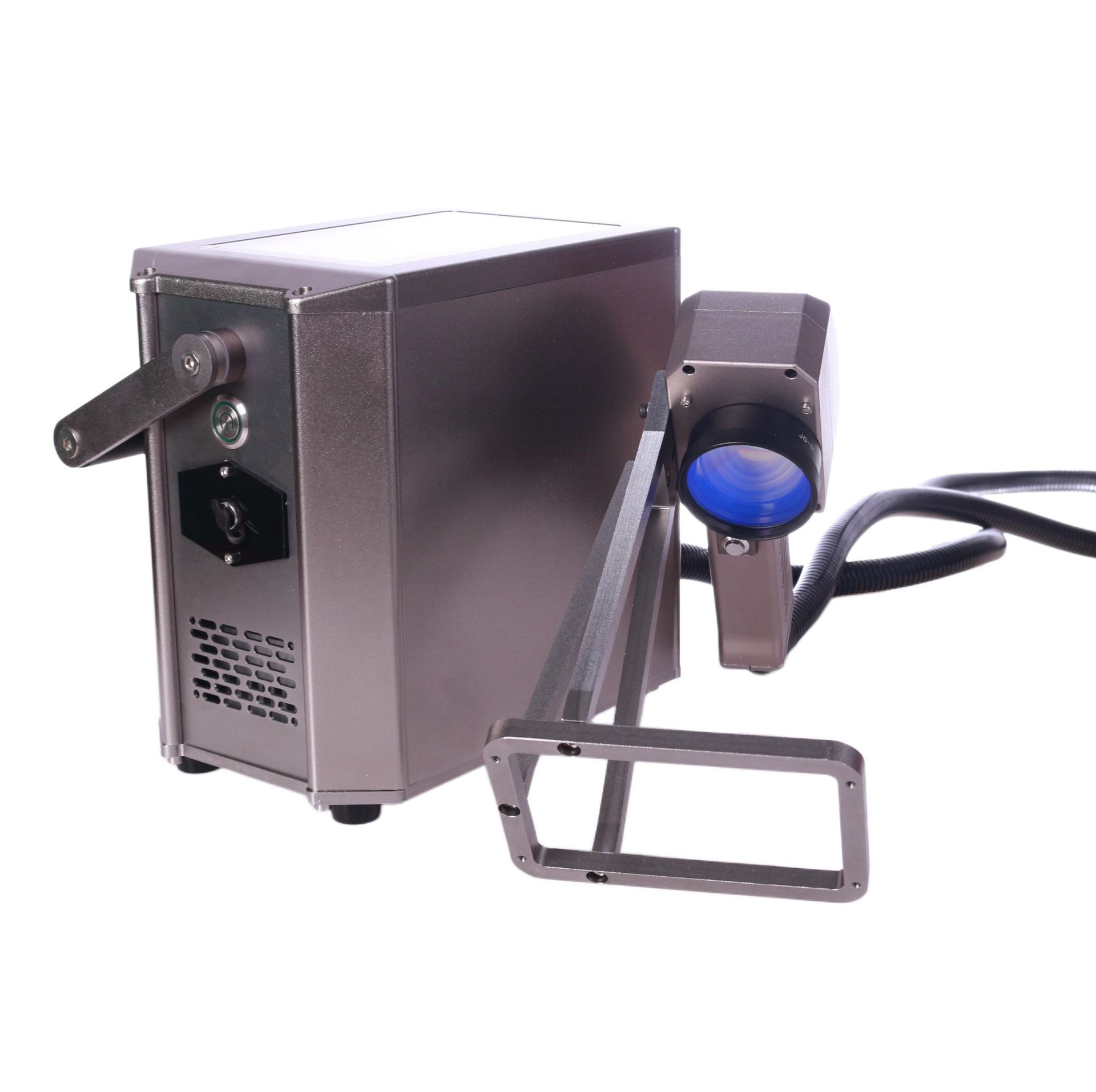

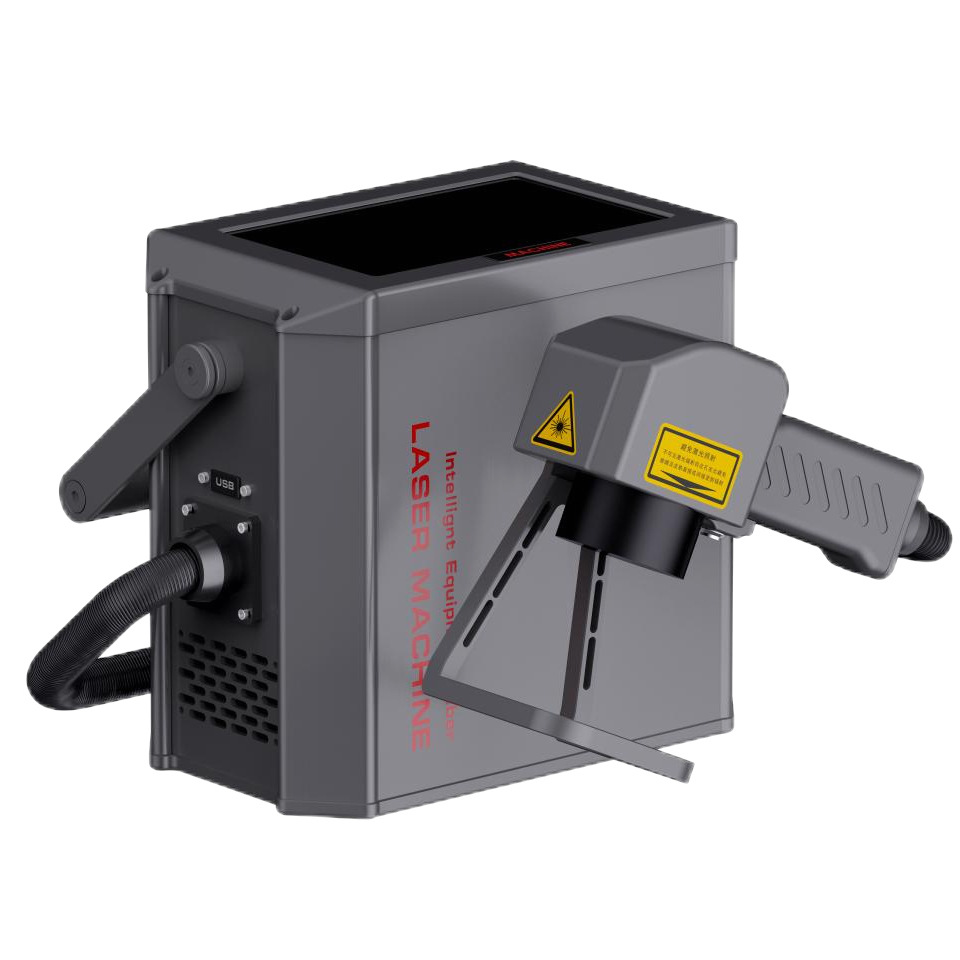

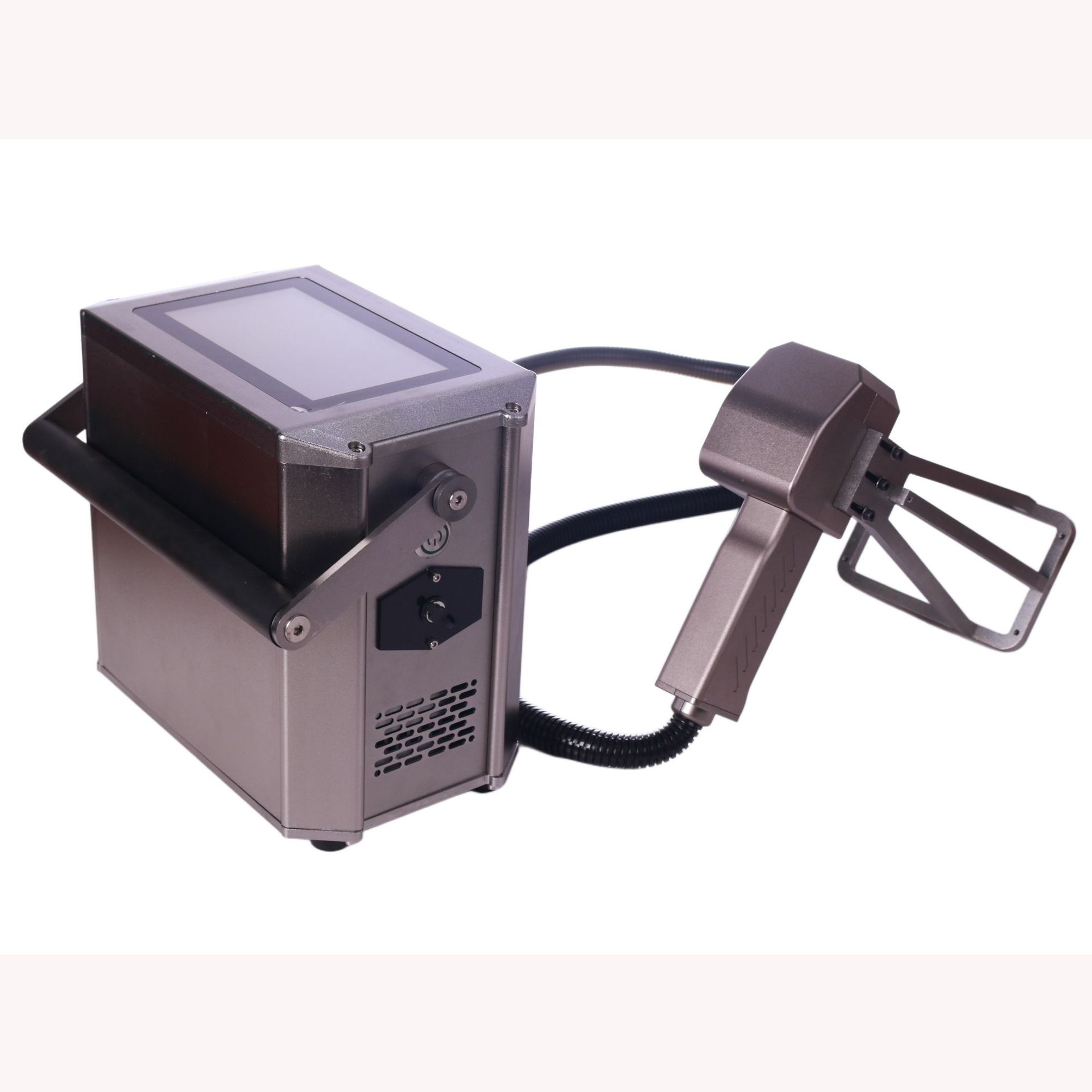

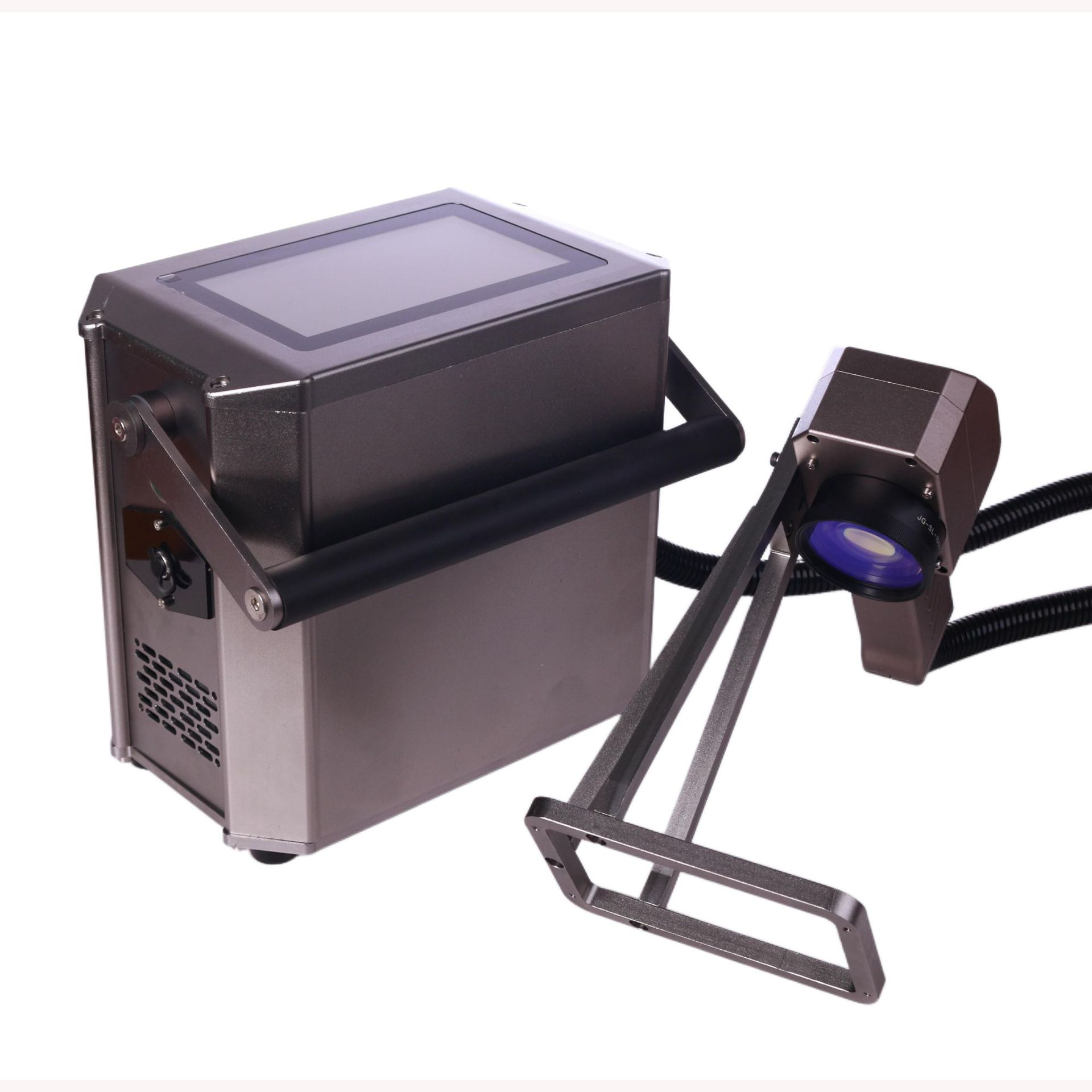

Kompaktowa konstrukcja z ręczną głowicą

Ergonomiczna głowica znakująca ułatwia wykonywanie oznaczeń na większych, ciężkich lub niestandardowych elementach. Kompaktowa budowa pozwala wygodnie korzystać z urządzenia w zakładzie produkcyjnym, warsztacie, serwisie technicznym lub pracowni jubilerskiej.

Znakowarka wykorzystuje bezobsługowe chłodzenie powietrzne, dzięki czemu nie wymaga stosowania cieczy chłodzącej. Urządzenie jest zasilane z sieci 220 V i nie posiada wbudowanego akumulatora.

Przykładowe zastosowania

Znakowarka laserowa GTC PRO 50W może być wykorzystywana do znakowania:

• części maszyn i podzespołów przemysłowych,
• narzędzi oraz elementów wyposażenia,
• tabliczek znamionowych,
• części samochodowych,
• elementów elektronicznych,
• wyrobów jubilerskich,
• metalowych obudów i opakowań,
• produktów reklamowych,
• numerów seryjnych i oznaczeń partii,

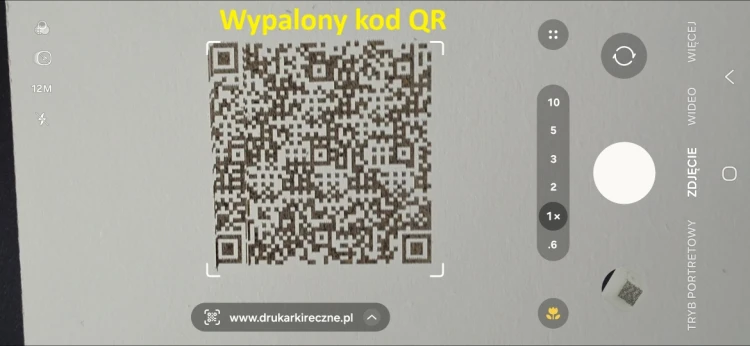

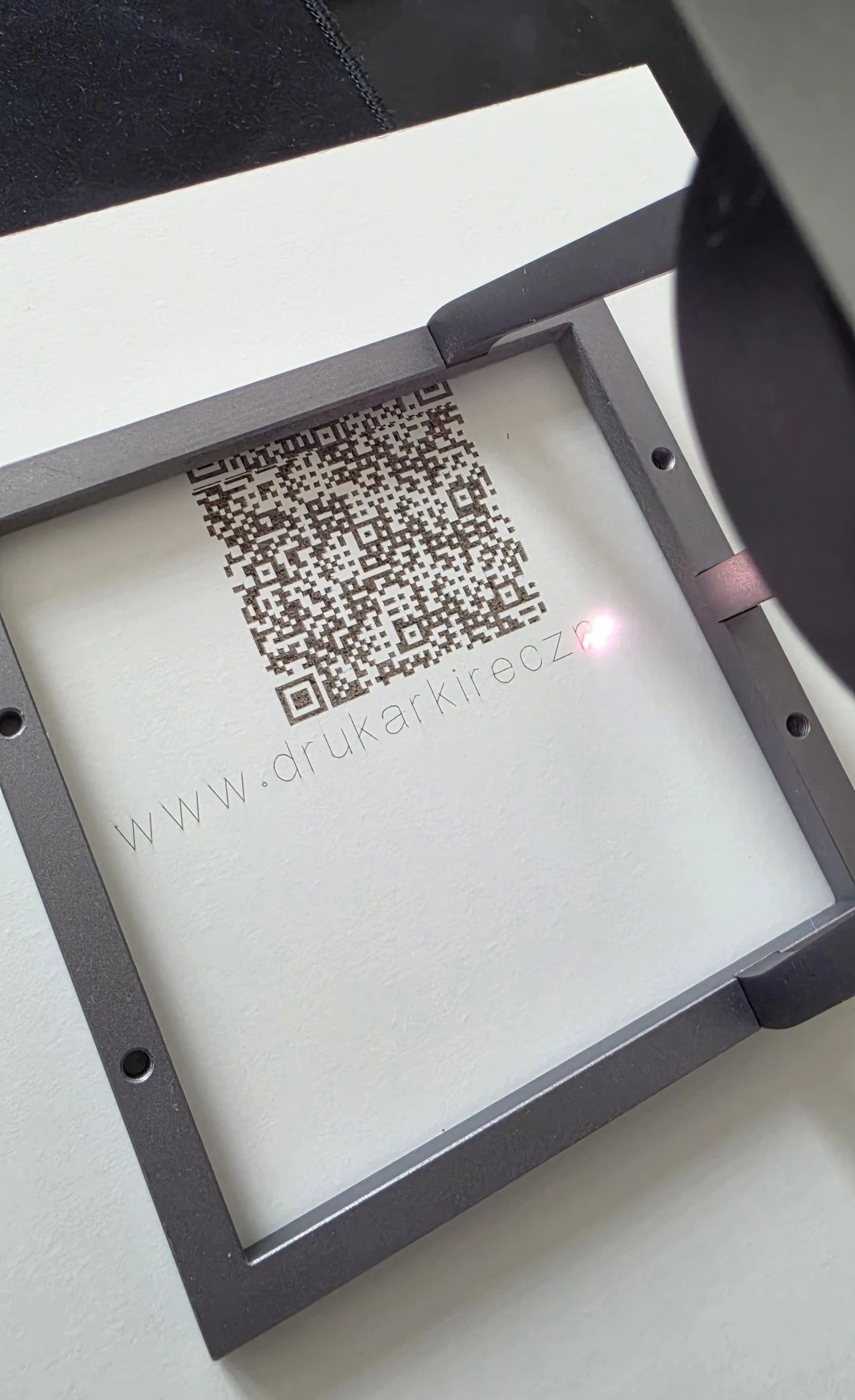

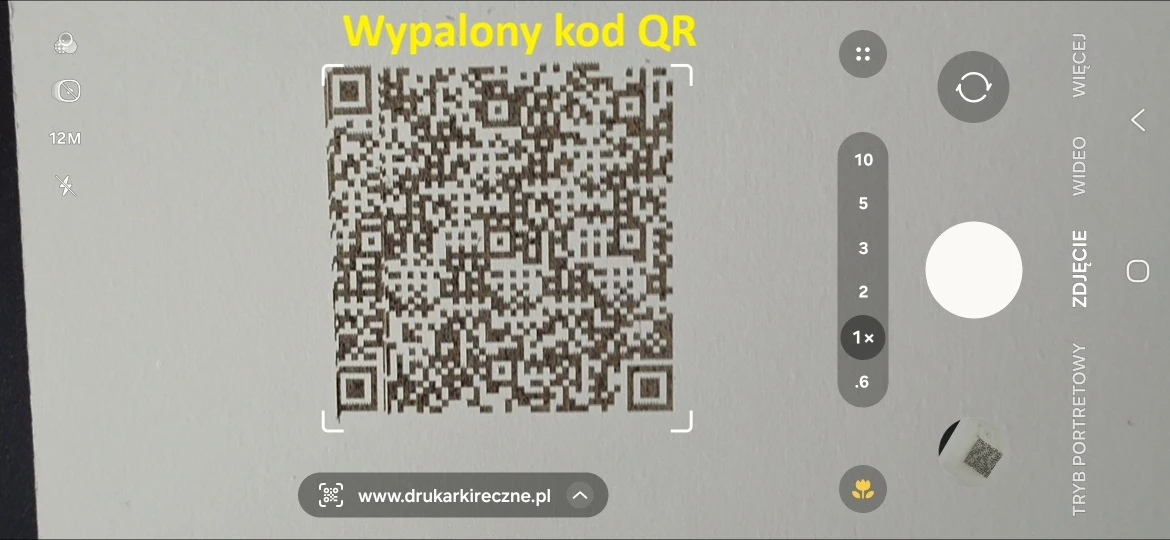

• kodów QR i kodów kreskowych,
• logo, symboli i danych technicznych.

Urządzenie znajduje zastosowanie w branży produkcyjnej, motoryzacyjnej, metalowej, narzędziowej, elektronicznej, jubilerskiej, reklamowej i serwisowej.

Najważniejsze parametry techniczne

• moc lasera: 50 W,
• technologia: laser światłowodowy Fiber,
• długość fali: 1064 nm,
• standardowy obszar znakowania: 110 × 110 mm,
• opcjonalny obszar znakowania: 150 × 150 mm lub 200 × 200 mm,
• precyzja znakowania: ±0,01 mm,
• minimalna szerokość linii: 0,02 mm,
• prędkość znakowania: do 7000 mm/s,
• chłodzenie: powietrzne,
• zasilanie: AC 220 V,
• akumulator: brak – urządzenie wymaga zasilania sieciowego,
• deklarowana żywotność źródła lasera: do 100 000 godzin,
• oprogramowanie sterujące: HY-2300,
• import grafik rastrowych i wektorowych,
• możliwość dodawania fontów TTF,
• obsługa plików z pamięci urządzenia i nośnika USB,
• opcjonalna współpraca z osią obrotową.

GTC PRO 50W to wydajne rozwiązanie dla firm poszukujących trwałego, dokładnego i ekonomicznego sposobu znakowania produktów. Łączy wysoką jakość lasera Fiber z rozbudowanym oprogramowaniem, łatwym przygotowywaniem projektów oraz możliwością dostosowania urządzenia do procesów produkcyjnych.
